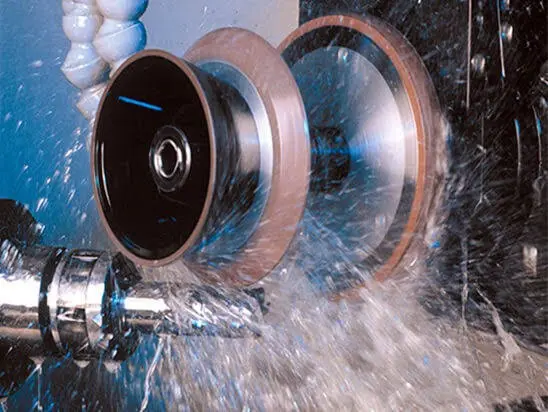

Para que são usados os rebolos de diamante CNC
Meijie Superhard Materials – Ferramentas de precisão para fabricação global.
Os componentes cerâmicos semicondutores geralmente contêm pequenos furos, ranhuras e outros recursos de precisão que requerem usinagem controlada. Materiais como alumina, zircônia, ítria, carboneto de silício e nitreto de silício são duros e quebradiços, tornando a seleção de ferramentas particularmente importante para usinagem de furos.
O cabeçote de retificação correto para usinagem de furos de cerâmica semicondutora depende de mais do que o diâmetro do furo. Material cerâmico, profundidade do furo, método de usinagem, tamanho do grão, comprimento efetivo, condições do equipamento e qualidade superficial necessária, todos precisam ser considerados antes de selecionar uma ferramenta.
Componentes cerâmicos semicondutores são usados em aplicações onde a consistência dimensional e a condição da superfície são importantes. Os exemplos incluem bicos de nitreto de alumínio, componentes de distribuição de gás, anéis de bomba e bases cerâmicas usadas em equipamentos semicondutores.
Ao contrário dos materiais de engenharia mais macios, a cerâmica geralmente combina alta dureza com fragilidade. Esta combinação torna a remoção de material mais exigente e deixa menos espaço para forças de corte descontroladas.
Durante a usinagem de furos cerâmicos, vários problemas podem ocorrer se o cabeçote de retificação ou as condições do processo não corresponderem adequadamente:
Para furos pequenos, a influência da geometria da ferramenta torna-se ainda mais significativa. Uma ligeira incompatibilidade entre o diâmetro da ferramenta e o tamanho do furo necessário pode afetar a precisão da usinagem, enquanto um comprimento efetivo inadequado pode dificultar o processamento de furos mais profundos.
Para uma visão geral mais ampla das aplicações de retificação de diamante para cerâmicas semicondutoras, consulte Ferramentas de retificação de diamante para componentes cerâmicos semicondutores .
A seleção de um cabeçote de retificação de cerâmica deve começar com os requisitos reais de usinagem. Os principais fatores podem ser resumidos da seguinte forma:
| Fator de seleção | Por que é importante |
|---|---|
| Diâmetro do furo | Determina o tamanho apropriado da cabeça de retificação e a folga de usinagem |
| Material cerâmico | Afeta o comportamento de retificação, requisitos abrasivos e desgaste da ferramenta |
| Profundidade do furo | Determina o comprimento de trabalho efetivo necessário |
| Operação de usinagem | Diferentes operações podem exigir diferentes geometrias de ferramentas |
| Tamanho do grão | Influencia a remoção de material e a qualidade da superfície |
| Compatibilidade de equipamentos | Determina se a ferramenta pode operar corretamente na máquina |
Esses fatores devem ser considerados em conjunto e não separadamente. Por exemplo, um furo de pequeno diâmetro em um material cerâmico duro pode exigir uma combinação de ferramentas diferente de um furo maior em alumina.
A qualidade de superfície necessária também é importante. Uma ferramenta selecionada apenas para remoção de material pode não ser adequada quando o furo acabado exigir um controle mais rígido da condição da superfície.
O diâmetro do furo é uma das primeiras especificações a serem verificadas ao escolher um cabeçote de retificação para usinagem de cerâmica.
A cabeça de retificação precisa se ajustar à área de usinagem e, ao mesmo tempo, fornecer contato abrasivo suficiente para uma remoção estável do material. Uma ferramenta superdimensionada pode não ser adequada para um furo pequeno, enquanto uma ferramenta subdimensionada pode aumentar o número de passes de usinagem ou afetar a eficiência do processamento.
Para as aplicações de usinagem de furos cobertas pela Meijie, os diâmetros do cabeçote de retificação variam de Ø0,5 mm a Ø5 mm. Esta linha cobre furos cerâmicos relativamente pequenos e permite que o tamanho da ferramenta corresponda melhor à característica necessária.
Entretanto, o diâmetro da ferramenta não deve ser selecionado apenas com base no diâmetro do furo. A tolerância real de usinagem, a geometria do furo, o material cerâmico e a precisão dimensional necessária também precisam ser considerados.
Por exemplo, um furo que requer apenas remoção de material pode ter requisitos de ferramenta diferentes de um furo que precisa de uma dimensão final e condição de superfície controladas.
É por isso que o diâmetro do cabeçote de retificação deve ser tratado como uma parte da seleção completa da ferramenta, e não como a única especificação.
O material cerâmico que está sendo usinado afeta diretamente o comportamento de retificação. Alumina, zircônia, ítria, carboneto de silício e nitreto de silício têm dureza e características mecânicas diferentes, portanto, as mesmas condições de retificação não podem ser aplicadas automaticamente a todos eles.
Alumina e zircônia são cerâmicas de engenharia amplamente utilizadas, com alta dureza e boa estabilidade dimensional. Durante a usinagem de furos, o cabeçote de retificação precisa fornecer remoção controlada de material sem gerar carga mecânica excessiva.
A condição abrasiva e o tamanho do grão devem corresponder ao resultado de usinagem necessário, em vez de serem selecionados apenas de acordo com o nome do material.
O carboneto de silício e o nitreto de silício apresentam condições de retificação exigentes devido à sua dureza e comportamento frágil. O desgaste da ferramenta e a estabilidade da retificação exigem mais atenção, especialmente ao usinar furos pequenos ou relativamente profundos.
Para esses materiais, as ferramentas de retificação diamantadas podem fornecer a capacidade abrasiva necessária para a usinagem cerâmica de precisão. A especificação real da ferramenta ainda precisa ser combinada com a operação e o equipamento de usinagem.
O ponto chave é que o material cerâmico deve ser considerado no início do processo de seleção. Um cabeçote de retificação que funciona bem sob uma condição de material pode não fornecer os mesmos resultados com outra.
O tamanho do grão afeta o equilíbrio entre a remoção de material e a qualidade da superfície. Para usinagem de furos cerâmicos semicondutores, o grão apropriado depende da etapa de usinagem e do resultado desejado.
As CABEÇAS DE RETIFICAÇÃO DE FURO da Meijie estão disponíveis com tamanhos de grão de 100# a 600#.
Um grão relativamente grosso pode fornecer maior capacidade de remoção de material, enquanto um grão mais fino pode ser considerado quando um acabamento e qualidade de superfície mais controlados são necessários. Entretanto, o tamanho do grão não deve ser interpretado como uma regra fixa em que um grão sempre corresponde a uma etapa de usinagem.
O material cerâmico, as dimensões do furo, a tolerância de usinagem, as condições do equipamento e o acabamento superficial necessário influenciam a especificação do abrasivo adequado.
Por esta razão, os fabricantes devem definir a qualidade necessária do furo antes de escolher o grão. Uma ferramenta selecionada para remoção agressiva de material pode não ser a escolha certa para uma operação de acabamento final.
A profundidade do furo é outra consideração importante, especialmente ao usinar furos cerâmicos estreitos ou relativamente profundos.
A cabeça de retificação precisa de comprimento de trabalho efetivo suficiente para atingir a área de usinagem necessária. Se o comprimento efetivo for insuficiente, a ferramenta pode não conseguir processar corretamente toda a profundidade do furo.
Os cabeçotes de retificação para usinagem de furos da Meijie usam uma haste de Ø6 mm, com comprimento efetivo de 2–20 mm e diâmetros de cabeçote de retificação de Ø0,5–Ø5 mm.
O comprimento efetivo não deve ser considerado independentemente da estabilidade da ferramenta. Uma seção de trabalho mais longa pode fornecer o alcance necessário para um furo mais profundo, mas a ferramenta também precisa manter uma rigidez adequada sob as condições reais de usinagem.
Portanto, os fabricantes devem verificar a profundidade necessária do furo e o comprimento efetivo disponível antes de selecionar uma ferramenta de retificação de furos de cerâmica.
Um cabeçote de retificação adequado ainda requer condições de processamento adequadas. A velocidade de retificação, a taxa de avanço e a profundidade de retificação afetam a carga colocada na ferramenta e a forma como o material é removido.
A velocidade de retificação influencia a interação entre a superfície abrasiva e a peça cerâmica. A velocidade operacional deve permanecer dentro da faixa apropriada para o cabeçote de retificação e o equipamento.
A taxa de avanço afeta a rapidez com que o cabeçote de retificação entra ou se move através do material. Uma alimentação excessivamente agressiva pode aumentar a carga de moagem, enquanto uma alimentação excessivamente conservadora pode reduzir a eficiência do processamento.
A profundidade de retificação determina quanto material é removido durante cada operação de usinagem. Profundidades de retificação controladas menores podem ser úteis quando a precisão dimensional e a qualidade da aresta são importantes.
Para os cabeçotes de retificação para usinagem de furos cobertos pelas informações do produto da Meijie, a profundidade de retificação é de 0,005–0,02 mm. Este valor deve ser tratado como a faixa operacional especificada do produto, em vez de uma configuração universal para cada aplicação de usinagem de furos cerâmicos.
Os parâmetros finais devem ser estabelecidos de acordo com o material cerâmico, geometria do furo, equipamento e necessidade real de usinagem.
Nem todos os furos cerâmicos são produzidos exatamente pela mesma operação de usinagem. A operação necessária deve, portanto, ser considerada ao selecionar a ferramenta.
| Requisito de usinagem | Consideração da ferramenta principal |
|---|---|
| Perfuração bicada | Diâmetro pequeno, avanço controlado e remoção estável de material |
| Moagem de furo | Diâmetro da ferramenta, tamanho do grão e controle dimensional |
| Alargamento de furo | Qualidade superficial e controle das dimensões finais do furo |
| Brochamento de ranhura | Geometria da ferramenta e capacidade de adaptação ao perfil da ranhura |
As CABEÇAS DE RETIFICAÇÃO DE USINAGEM DE FURO da Meijie são projetadas para operações que incluem perfuração pica-pau, retificação de furos, alargamento de furos e brochamento de ranhuras. Isso torna o método de usinagem uma parte importante do processo de seleção.
Por exemplo, selecionar uma ferramenta apenas pelo diâmetro pode não ser suficiente para uma peça que contém furos e ranhuras. A geometria da ferramenta precisa corresponder ao recurso real que está sendo usinado.
A seleção de ferramentas tem uma relação direta com vários problemas comuns na usinagem de furos em cerâmica semicondutora.
O lascamento pode ocorrer quando o processo de retificação aplica força mecânica excessiva ou mal controlada a uma borda cerâmica quebradiça. O tamanho da ferramenta, a condição do grão, a profundidade de retificação e a taxa de avanço influenciam a carga de usinagem.
A variação dimensional pode resultar de desgaste da ferramenta, geometria inadequada da ferramenta, condições de processamento instáveis ou controle insuficiente da remoção de material.
Um cabeçote de retificação com diâmetro apropriado e geometria de trabalho estável fornece uma base melhor para manter dimensões de furo consistentes.
A qualidade da superfície é afetada pelo grão abrasivo, condição da ferramenta, parâmetros de usinagem e material cerâmico. Quando é necessário um acabamento mais fino, a seleção do grão e a etapa final de usinagem precisam de mais atenção.
O desgaste da ferramenta altera a condição efetiva de corte ao longo do tempo. À medida que a superfície abrasiva muda, a remoção de material e o desempenho dimensional também podem mudar.
A inspeção regular da ferramenta é, portanto, importante quando é necessária uma qualidade consistente do furo durante um ciclo de produção.
Diferentes requisitos de usinagem colocam prioridades diferentes no cabeçote de retificação.
| Requisito de furo cerâmico | Prioridade de seleção principal |
|---|---|
| Furo de pequeno diâmetro | Diâmetro da cabeça de retificação e estabilidade da ferramenta |
| Buraco profundo | Comprimento efetivo e estabilidade de usinagem |
| Alta qualidade de superfície | Tamanho do grão e condições de moagem controladas |
| Material cerâmico duro | Desempenho abrasivo e resistência ao desgaste da ferramenta |
| Furo ou ranhura complexa | Geometria da ferramenta e método de usinagem |
Para furos pequenos, o diâmetro e a rigidez merecem atenção especial. Para furos mais profundos, o comprimento efetivo torna-se mais importante. Quando a qualidade da superfície é a principal preocupação, o tamanho do grão e o controle do processo precisam ser considerados em conjunto.
Para cerâmicas mais duras, como o carboneto de silício, o desempenho do abrasivo e o desgaste da ferramenta podem ter um efeito maior na estabilidade da produção.
Esta abordagem é mais prática do que selecionar um cabeçote de retificação a partir de uma única especificação. A ferramenta precisa atender aos requisitos de usinagem completos.
Antes de selecionar um cabeçote de retificação diamantada, os fabricantes devem preparar as informações básicas de usinagem.
Esses detalhes fornecem uma base mais confiável para a seleção do cabeçote de retificação e reduzem o risco de escolher uma ferramenta de acordo com apenas um parâmetro.
As cabeças de retificação diamantadas são adequadas para aplicações exigentes de usinagem de cerâmica porque o abrasivo diamantado fornece a capacidade de corte necessária para materiais cerâmicos duros. O diâmetro específico, o tamanho do grão, o comprimento efetivo e a geometria devem ser selecionados de acordo com os requisitos do furo e da usinagem.
O diâmetro da cabeça de retificação deve corresponder ao tamanho do furo necessário, tolerância de usinagem, material e requisitos dimensionais. Furos pequenos geralmente requerem ferramentas de diâmetro menor, enquanto a ferramenta ainda deve manter estabilidade suficiente durante a usinagem.
O grão adequado depende do material cerâmico, do estágio de usinagem, dos requisitos de remoção de material e da qualidade de superfície necessária. Os cabeçotes de retificação para usinagem de furos da Meijie usam grão 100#–600#, oferecendo opções para diferentes requisitos de usinagem de cerâmica.
Um cabeçote de retificação pode ser aplicável a vários materiais cerâmicos, mas a mesma especificação de ferramenta e condições de processamento não devem ser automaticamente consideradas como fornecendo resultados idênticos. A dureza do material, a fragilidade, a geometria do furo, o tamanho do grão e os parâmetros de usinagem devem ser avaliados para cada aplicação.
A seleção de um cabeçote de retificação para usinagem de furos cerâmicos semicondutores requer uma combinação de considerações de material, geometria, ferramenta e processo. O diâmetro do furo, a profundidade do furo, o material cerâmico, o tamanho do grão, o comprimento efetivo, o método de usinagem e as condições do equipamento afetam a seleção final.
Um processo de seleção prático começa com o requisito real de usinagem do furo e depois combina a especificação do cabeçote de retificação com esse requisito. Essa abordagem proporciona melhor controle sobre a remoção de material, dimensões do furo, qualidade da aresta, acabamento superficial e estabilidade da ferramenta.
Para fabricantes que processam componentes cerâmicos semicondutores, o cabeçote de retificação correto não é simplesmente a menor ou mais agressiva ferramenta disponível. A consideração mais importante é se a especificação da ferramenta e as condições de usinagem são adequadas ao material, geometria e requisitos de qualidade do componente acabado.
