O que é moagem de wafer semicondutor?
Meijie Superhard Materials – Ferramentas de precisão para fabricação global.

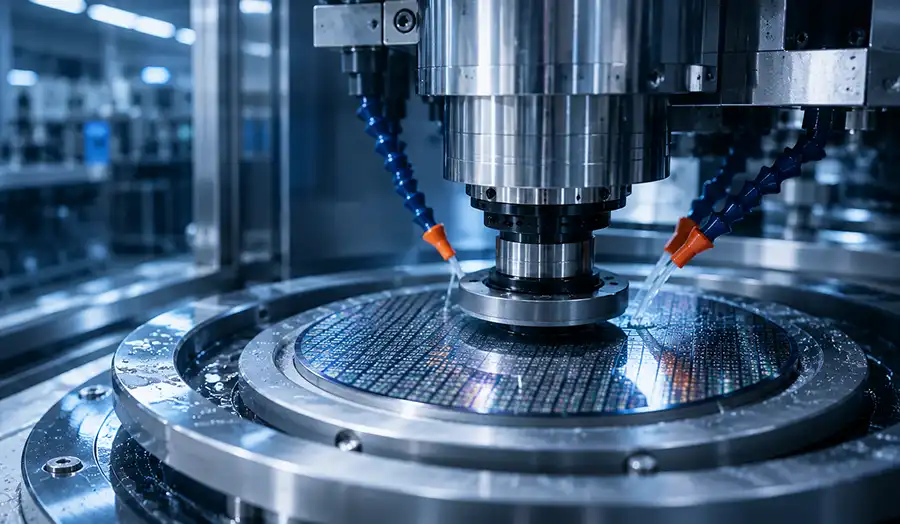

A moagem grossa e a moagem fina são duas etapas importantes no processamento de wafers semicondutores. Embora ambos utilizem uma ferramenta abrasiva para remover material da superfície do wafer, eles têm finalidades diferentes. O desbaste grosso dá maior ênfase à remoção eficiente de material e à redução de espessura, enquanto o desbaste fino se concentra mais na remoção controlada, na precisão dimensional e na qualidade da superfície.
A distinção é importante porque as condições de moagem utilizadas para um estágio podem não ser apropriadas para o outro. Grão abrasivo, profundidade de retificação, taxa de avanço, condição do rebolo e material do wafer afetam como a ferramenta de retificação interage com a peça de trabalho. A compreensão dessas diferenças ajuda os fabricantes a selecionar condições de moagem adequadas e a manter a qualidade consistente do wafer.
No processamento de wafers semicondutores, a moagem grossa é geralmente o estágio usado para remover uma quantidade relativamente grande de material. Seu principal objetivo é reduzir a espessura do wafer de forma eficiente e aproximar a peça das dimensões exigidas.
Segue-se um desbaste fino com remoção de material mais controlada. Quando o wafer estiver mais próximo da espessura alvo, a prioridade muda para a precisão da espessura, rugosidade da superfície e consistência em toda a superfície processada.
As duas etapas podem, portanto, ser distinguidas pelos seus objetivos primários de processamento e não simplesmente pelo tamanho do abrasivo utilizado.
| Aspecto | Moagem Grosseira | Moagem Fina |
|---|---|---|
| Objetivo principal | Remoção eficiente de material | Remoção controlada de material |
| Remoção de materiais | Relativamente alto | Relativamente baixo |
| Acabamento de superfície | Relativamente mais áspero | Mais fino |
| Prioridade principal | Eficiência de processamento | Precisão e qualidade de superfície |
O limite exato entre os dois estágios depende do material do wafer, equipamento, ferramenta de retificação, espessura inicial, espessura alvo e requisitos de superfície. A moagem grossa e fina não deve ser tratada como conjuntos de parâmetros fixos que se aplicam a cada wafer.
Para leitores que precisam de uma explicação básica do processo geral, o artigo sobre retificação de wafers semicondutores fornece um contexto de processamento mais amplo.
A função principal da moagem grossa de wafer é a remoção de material. Quando a espessura de um wafer precisa ser reduzida significativamente, remover a quantidade necessária por meio de uma operação de moagem lenta e fina não seria uma abordagem eficiente.
A moagem grossa permite que uma quantidade maior de material de wafer seja removida em um estágio de moagem controlado. A ferramenta de retificação precisa manter uma ação de corte eficaz enquanto lida com a carga de remoção de material gerada durante o processamento.
A remoção de material é a principal consideração durante o desbaste grosso. A ferramenta abrasiva engata na superfície do wafer e remove o material através de contato abrasivo repetido.
O objetivo não é simplesmente maximizar a taxa de remoção. Força de retificação excessiva ou contato instável podem afetar a superfície do wafer e criar defeitos desnecessários. É necessário um equilíbrio adequado entre eficiência de remoção, força de retificação e estabilidade do processo.
As características abrasivas da ferramenta de retificação têm, portanto, um papel importante. A ferramenta deve ser capaz de remover a quantidade necessária de material enquanto mantém uma condição de trabalho consistente durante toda a operação de retificação.
A redução da espessura do wafer é outro objetivo importante da moagem grossa. O wafer pode começar com uma espessura significativamente maior do que a especificação final exigida, tornando necessária uma remoção substancial de material antes do estágio final de moagem.
Isto está intimamente relacionado ao desbaste do wafer. O desbaste grosso lida com grande parte da redução de espessura, de modo que o desbaste fino subsequente não precisa remover uma quantidade excessiva de material.
A profundidade de retificação necessária depende da espessura inicial e alvo, do material do wafer, do equipamento e da ferramenta de retificação. Uma maior profundidade de retificação pode melhorar a eficiência da remoção de material, mas também aumenta a carga mecânica colocada na interface abrasivo-peça.
O desbaste grosso e o acabamento superficial têm prioridades diferentes. Durante esta etapa, o processo precisa remover o material de forma eficiente, mantendo o wafer em condições aceitáveis para processamento posterior.
Tentar obter o acabamento superficial final durante o desbaste grosso pode reduzir sua eficiência. A melhor abordagem normalmente é usar o estágio grosseiro para a maior remoção de material e deixar o controle dimensional e de superfície mais fino para o estágio subsequente.
Essa separação de objetivos é um dos motivos pelos quais a moagem grossa e a moagem fina são consideradas estágios de processamento diferentes, em vez de dois nomes para a mesma operação.
A moagem fina de wafer é usada quando o wafer já foi aproximado de sua espessura alvo e requer uma remoção de material mais controlada.
Comparado com o desbaste grosso, a quantidade de material removido durante o desbaste fino é geralmente menor. O processo dá maior atenção à espessura final, condição da superfície e consistência do wafer processado.
A moagem fina ainda remove material, mas o processo é mais focado em controlar a quantidade de material removido e como a superfície do wafer é afetada.
Nesta fase, as condições de retificação precisam ser selecionadas cuidadosamente porque a sobra de material restante pode ser relativamente pequena. Profundidade de retificação excessiva, condições de alimentação inadequadas ou um abrasivo inadequado podem dificultar a obtenção das dimensões finais exigidas.
O objetivo, portanto, não é remover o material o mais rápido possível, mas sim alcançar o resultado desejado com retificação controlada e repetível.
À medida que o wafer se aproxima da espessura alvo, a precisão da espessura do wafer torna-se cada vez mais importante. Variações no wafer podem afetar a consistência dimensional e criar problemas para operações subsequentes.
A moagem fina proporciona uma fase onde o material restante pode ser removido sob condições mais controladas. Os requisitos reais de tolerância dependem da especificação e aplicação do wafer, portanto, um valor de espessura universal não deve ser aplicado a todos os wafers semicondutores.
A rugosidade da superfície do wafer é outra consideração importante durante o desbaste fino. Uma superfície produzida por uma etapa de remoção de material mais agressiva pode conter marcas de desbaste e textura superficial mais pronunciadas.
O desbaste fino utiliza uma interação abrasiva mais controlada para melhorar a condição da superfície e aproximá-la dos requisitos do processamento subsequente.
No entanto, o desbaste fino não deve ser considerado uma solução garantida para todos os tipos de defeitos superficiais. A condição do rebolo, a seleção do abrasivo, os parâmetros de retificação, o resfriamento e o material do wafer continuam afetando o resultado final.
A diferença mais importante entre moagem grossa e moagem fina é a prioridade de processamento. O desbaste grosso se preocupa principalmente com a remoção eficiente de uma quantidade relativamente grande de material, enquanto o desbaste fino se concentra na remoção controlada e na qualidade dimensional e superficial resultante.
| Fator | Moagem Grosseira | Moagem Fina |
|---|---|---|
| Objetivo principal | Alta remoção de material | Remoção controlada de material |
| Profundidade de moagem | Geralmente maior | Geralmente menor |
| Grão abrasivo | Geralmente mais grosseiro | Geralmente mais fino |
| Acabamento de superfície | Relativamente áspero | Mais fino |
| Controle dimensional | Controle básico de palco | Maior precisão |
| Prioridade de processamento | Eficiência | Qualidade superficial e dimensional |
Uma das diferenças mais claras é a quantidade de material que cada etapa deverá remover. A retificação grosseira lida com a maior parte da redução de espessura necessária. A retificação fina lida com o material restante sob condições que permitem um controle mais rígido.
Uma segunda diferença é a importância dada às condições da superfície. O desbaste grosso normalmente não precisa produzir o acabamento superficial final porque um estágio subsequente de desbaste fino pode melhorar ainda mais a superfície. O desbaste fino, por outro lado, precisa equilibrar a remoção de material com a qualidade da superfície.
Uma terceira diferença diz respeito à seleção do abrasivo. Condições abrasivas mais grossas podem ser adequadas quando é necessária uma remoção eficiente de material, enquanto condições abrasivas mais finas são frequentemente utilizadas quando o acabamento superficial se torna mais importante. A especificação abrasiva real ainda precisa ser compatível com o material do wafer, a ferramenta de retificação e o equipamento.
Estas diferenças devem ser tratadas como princípios gerais de processo e não como regras absolutas. Uma aplicação específica de wafer semicondutor pode usar diferentes condições de retificação dependendo da espessura necessária, características do material, configuração da máquina e especificação da ferramenta.
A ferramenta de retificação tem efeito direto na forma como o material é removido do wafer. Por esse motivo, a seleção da ferramenta é uma parte importante para distinguir o desbaste grosso do fino.
O tamanho do grão do diamante afeta o comportamento de corte da ferramenta de retificação. Partículas abrasivas mais grossas podem suportar uma remoção eficiente de material durante uma fase de desbaste grosseiro, enquanto condições abrasivas mais finas são geralmente mais adequadas quando o processo dá maior ênfase ao acabamento superficial.
O grão correto não pode ser selecionado apenas pelo tamanho. O material do wafer e o estágio de moagem necessário também precisam ser considerados. O silício e o SiC, por exemplo, possuem características de materiais diferentes e podem exigir ferramentas e condições de processo diferentes.
A condição da superfície de trabalho também afeta a estabilidade do desbaste. Um rebolo de wafer funcionando corretamente deve manter contato abrasivo eficaz com o wafer.
À medida que a superfície abrasiva muda devido ao desgaste, o comportamento de corte também pode mudar. O aumento da fricção ou a redução da eficiência de corte podem afetar a força de retificação, a geração de calor e a consistência da superfície.
Isto é particularmente relevante durante o desbaste fino, onde mudanças relativamente pequenas nas condições de desbaste podem ter um efeito perceptível na superfície final.
Os abrasivos de diamante são adequados para uma variedade de aplicações de retificação de semicondutores devido à sua capacidade de processar materiais duros e quebradiços. No entanto, um disco de moagem de wafer ou rebolo deve ser selecionado de acordo com o material específico, estágio de moagem, equipamento e requisitos de qualidade.
As características abrasivas da ferramenta, a estrutura de trabalho, a dissipação de calor e o comportamento de remoção de cavacos contribuem para a estabilidade do desbaste.
Para fabricantes que trabalham com diferentes materiais semicondutores e requisitos de retificação, as soluções de processamento de wafers semicondutores da Meijie fornecem uma categoria de produto dedicada para esse tipo de aplicação.
As duas etapas de retificação têm efeitos diferentes na superfície final porque operam com prioridades diferentes.
Durante o desbaste grosso, o principal requisito é a remoção eficiente do material. A superfície resultante pode ter uma textura de retificação mais pronunciada porque o processo é projetado para remover material em uma taxa mais elevada. Esta superfície não é necessariamente a condição final necessária para o processamento posterior.
A moagem fina oferece uma oportunidade posterior para controlar a qualidade da superfície do wafer. Com um processo de remoção de material mais controlado e condições abrasivas adequadas, a superfície pode ficar mais fina, com menor rugosidade e marcas de desbaste mais consistentes.
A qualidade da transição entre as duas fases também é importante. Se forem criados danos excessivos ou marcas de desbaste irregulares durante o desbaste grosso, o desbaste fino pode precisar remover material adicional para atingir a condição de superfície desejada.
É por isso que as duas etapas devem ser consideradas como partes de uma estratégia de moagem, em vez de operações independentes.
Para uma discussão mais detalhada sobre defeitos que podem ocorrer durante a retificação, consulte danos superficiais durante a retificação de wafers .
Numa estratégia típica de retificação multiestágio, a relação básica pode ser expressa como:
Moagem grossa → Moagem fina
A fase grossa lida com a maior parte da remoção de material, enquanto a fase fina controla o material restante e melhora a superfície final e a condição dimensional.
As principais funções podem ser resumidas como:
A quantidade de material atribuída a cada etapa não deve ser determinada por uma percentagem fixa para cada aplicação. Um wafer de silício, um wafer de SiC ou outro material semicondutor pode exigir diferentes estratégias de moagem.
A ferramenta de retificação também afeta o modo como a transição é gerenciada. Se a ferramenta de desbaste grosso não fornecer remoção estável de material, o estágio de desbaste fino poderá ter que compensar uma maior variação da superfície. Por outro lado, uma condição apropriada de desbaste grosso pode fornecer uma superfície inicial mais consistente para o desbaste fino.
As duas fases, portanto, funcionam melhor quando os seus objectivos são planeados em conjunto. A etapa grossa deve deixar o wafer em uma condição que possa ser processada de maneira eficiente e confiável pela etapa fina.
Não existe um conjunto único de parâmetros de moagem que possa ser aplicado a cada wafer semicondutor. As condições de cada etapa devem ser determinadas de acordo com a peça e o resultado desejado.
Os principais fatores incluem:
A moagem de wafer de silício e a moagem de wafer de SiC podem exigir abordagens diferentes porque os materiais têm dureza e comportamento de moagem diferentes. O SiC é particularmente exigente devido à sua alta dureza e fragilidade, o que pode afetar a seleção do abrasivo e a carga mecânica durante a remoção do material.
A espessura inicial e a espessura alvo são igualmente importantes. Um wafer que requer uma redução substancial de espessura coloca demandas diferentes no estágio de moagem grossa de um que requer apenas uma remoção limitada de material.
A exigência da superfície final também influencia a fase de desbaste fino. Se o processo subsequente exigir uma condição de superfície controlada, a especificação do abrasivo e os parâmetros de retificação deverão atender a esse requisito.
Os equipamentos também devem ser considerados. A velocidade de retificação, o sistema de alimentação, a montagem da ferramenta, o resfriamento e outras características da máquina podem influenciar o desempenho de um rebolo selecionado. Uma ferramenta de retificação deve, portanto, ser avaliada como parte do processo completo e não como um componente isolado.
A principal diferença é o objetivo de processamento. A retificação grossa concentra-se na remoção eficiente de uma quantidade relativamente grande de material de wafer, enquanto a retificação fina concentra-se na remoção controlada do material, na precisão da espessura e na qualidade da superfície.
Não necessariamente. A necessidade de um estágio separado de moagem fina depende da especificação do wafer, da espessura desejada, dos requisitos de superfície, do equipamento e das etapas de processamento subsequentes. Onde existem requisitos superficiais ou dimensionais mais restritos, o desbaste fino pode fornecer controle adicional após a remoção de material grosso.
O desbaste fino geralmente utiliza condições abrasivas mais adequadas para remoção controlada de material e melhor acabamento superficial. No entanto, o tamanho apropriado do grão de diamante depende do material do wafer, da ferramenta de retificação, do equipamento e dos requisitos específicos de processamento.
Depende da especificação do rebolo e dos requisitos do processo. Uma ferramenta projetada para remoção eficiente de material pode não fornecer o mesmo desempenho ou controle de superfície exigido durante o desbaste fino. A seleção da ferramenta deve, portanto, considerar o estágio de retificação, o material do wafer e a condição da superfície alvo.
A retificação grossa e a retificação fina desempenham funções diferentes, mas conectadas, no processamento de wafers semicondutores. A retificação grosseira é a principal responsável pela remoção eficiente do material e pela redução da espessura, enquanto a retificação fina proporciona uma remoção mais controlada à medida que o wafer se aproxima da espessura e condição de superfície exigidas.
A diferença entre as duas etapas não se limita ao grão abrasivo. A profundidade de retificação, a taxa de avanço, a condição do rebolo, o material do wafer, o equipamento e os requisitos de superfície influenciam como cada estágio deve ser executado.
Um rebolo de wafer ou disco de moagem de wafer adequado, combinado com condições de moagem adequadamente controladas, permite que os dois estágios trabalhem juntos de forma mais eficaz. O objetivo não é simplesmente uma retificação mais rápida, mas um processo estável que atinja a remoção de material necessária, a precisão dimensional e a qualidade da superfície do wafer.
